下文讨论的模型与协议将尽量简化，不考虑实际上存在的很多复杂情况与细节
模型演变
单核时代

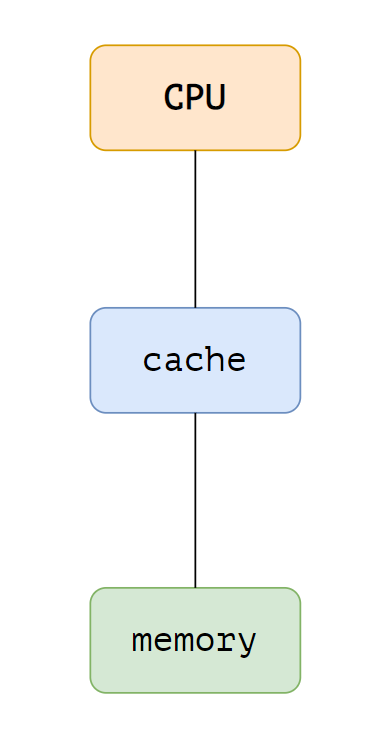

一个简易模型如下
内存对于CPU来说速度很慢，因此加入高速缓存(cache，下文简称缓存)来避免CPU资源的浪费。在单核时代，即时在多线程环境，不同的线程仍然由同一个CPU执行，使用的是同一个缓存，不存在缓存数据不一致的问题
为了提升缓存的命中率，依据局部性原理，CPU将数据加入缓存时，会将即将使用到的数据连带相邻的一部分数据一起加入，一次加入缓存的数据称为一行缓存行
多核时代
进入多核时代，由于每个CPU内核都会有自己的一块缓存区域，因此出现了基于MESI缓存一致性协议的解决方案，用于协调各个CPU的缓存状态，解决缓存数据不一致的问题

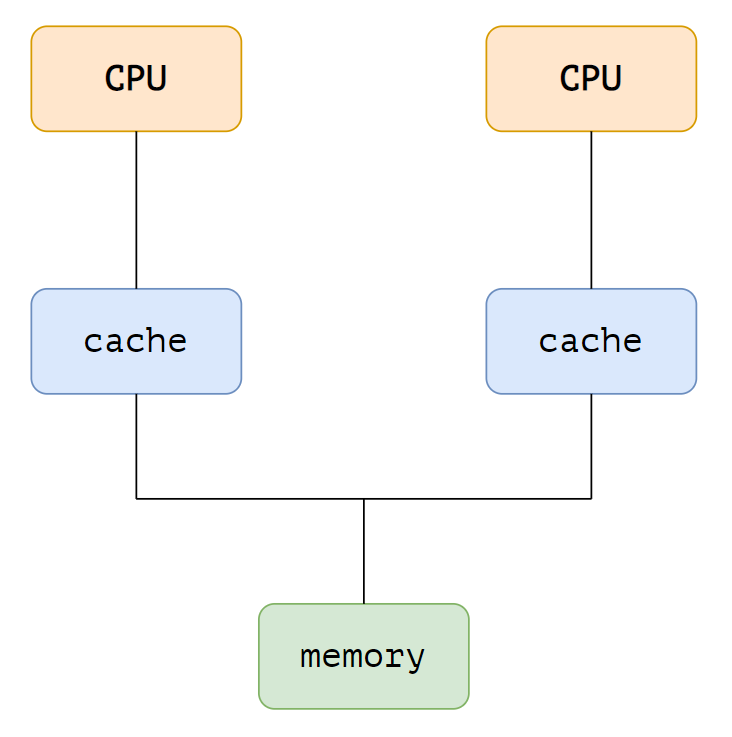

简易的多核模型如下，不同的CPU的缓存通过MESI协议进行状态协调
MESI协议
协议基本内容
简易MESI协议规定缓存行可具有4种不同的状态，分别为
- Modified，缓存行已被修改，最终会被写回内存
- Exclusive，缓存行未被修改，且此时只有此CPU缓存了该缓存行
- Shared，缓存行未被修改，且此时有多个CPU缓存了该缓存行
- Invalid，缓存行已失效
简易MESI协议规定缓存间的事件信息交流分别为
- Read，表示请求读取某一缓存行的数据，信息中包含缓存行的地址
- Read Response，对Read信息的响应，包含某一缓存行的数据，数据可能来源于内存，也可能来源于其它CPU的缓存
- Invalidate，表示某一缓存行已失效，提示其它CPU将该缓存行的状态置为Invalid，信息中包含失效缓存行的地址
- Invalidate Acknowledge，对Invalidate信息的响应，表示确认收到某一缓存行的Invalidate信息
- Read Invalidate，Read与Invalidate的组合
- Writeback，将缓存行写回内存，缓存空间吃紧时可能还会将该缓存行淘汰出缓存

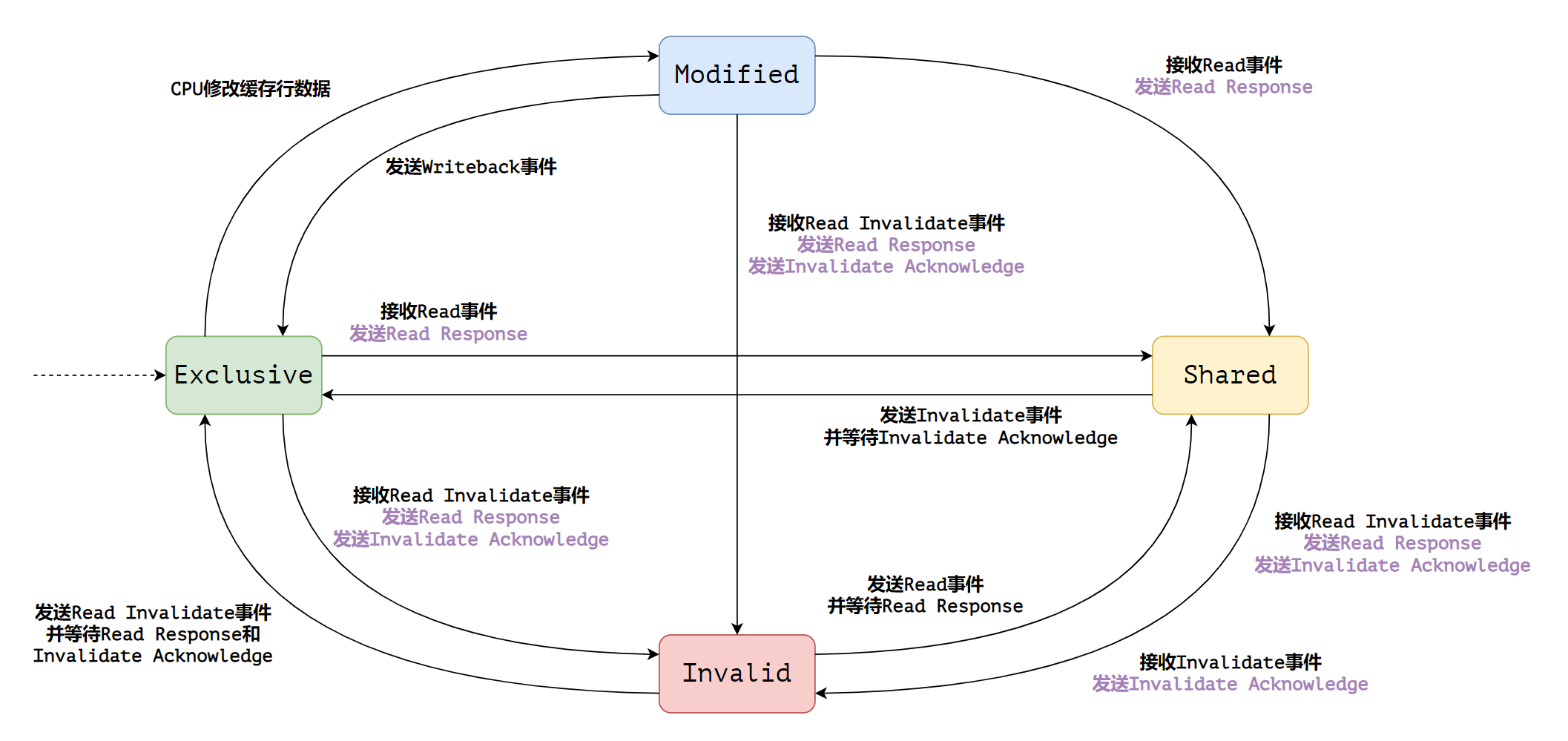

简易MESI协议的有限状态机如下图
Store Buffer
从MESI协议的有限状态机可以看到，需要修改缓存行的数据时，缓存行必须先处于Exclusive状态，而从Shared状态或Invalid状态转移到Exclusive状态，必须等待其它所有CPU的Invalidate Acknowledge，这有可能导致CPU长时间等待

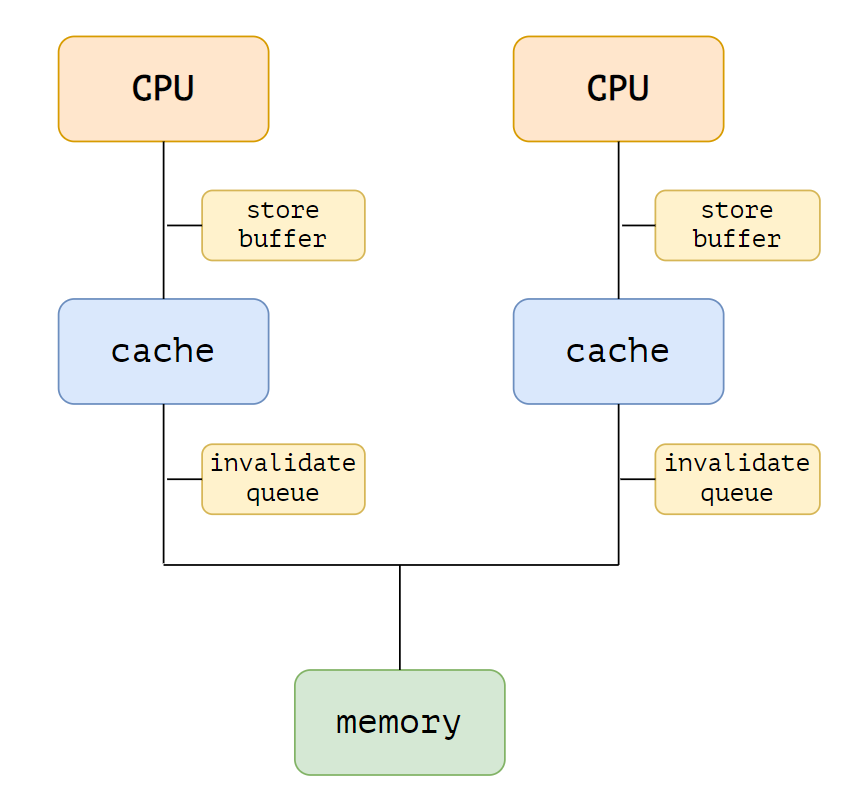

为了解决这个问题，引入store buffer。修改数据时，CPU不再等待其它所有CPU的Invalidate Acknowledge，而是先修改数据，并把修改后的数据放到store buffer，等到接收了其它所有CPU的Invalidate Acknowledge后，再把store buffer的数据写到缓存中。读取数据时，CPU可以直接从store buffer中读取之前自己所修改的最新数据
Invalidate Queue
为了降低store buffer中的数据等待写入缓存的时间，引入invalidate queue。接收到Invalidate事件的缓存，先把这个事件放到invalidate queue中，然后马上返回Invalidate Acknowledge，后续才去把对应的缓存行状态设置为Invalid
内存重排序（Memory Reordering)
Store Buffer带来的内存重排序
Store buffer带来了内存重排序的情况，试想以下情况，在store buffer中的修改数据等到其它所有CPU的Invalidate Acknowledge并写入缓存之前，CPU继续执行后续的指令，如后续的指令也是修改数据，这次将要修改的数据已在一状态为Exclusive的缓存行中，CPU可以直接修改缓存中的数据，此时新修改的缓存行已对其它所有CPU缓存可见，但更早时候修改的已放进store buffer中的修改数据却未对其它所有CPU缓存可见
Invalidate Queue带来的内存重排序
Invalidate queue也带来了内存重排序的情况，试想以下情况，invalidate queue中存在关于某缓存行的Invalidate事件尚未处理，缓存中存在这一缓存行，状态还是可用的（非Invalid状态），当CPU需要读取该缓存行中的数据时，直接从缓存中读取失效数据，就好像其它CPU对该数据的修改尚未发生
